霸州牤牛河1号景观桥——望燕桥
2023-11-20 来源:中艺桥梁 微桥梁


  本项目桥梁为牤牛河1号桥——望燕桥,桥梁位于河北省霸州市牤牛河两侧带状生态公园内,牤牛河是霸州市的母亲河,河宽60-90m,整个带状生态公园沿线6km左右,建成后成为霸州市民休闲游玩的重要场所。

  为了解决两岸行人的通行问题,设置了四座人行景观桥,此桥为1号桥,位于牤牛河最宽处,也是人流通行量最大的过河节点,建设方想打造一座集艺术、文化、生态理念于一体的景观桥梁典范。

  本桥梁主体结构为桁架拱桥,为大型桥梁,主桥长90.0m,宽5.0m,主体上部结构钢管组合拱肋,基础为承台+钻孔灌注桩基础。两侧栏杆外采用铝合金条装饰,栏杆内侧设置灯光照明。

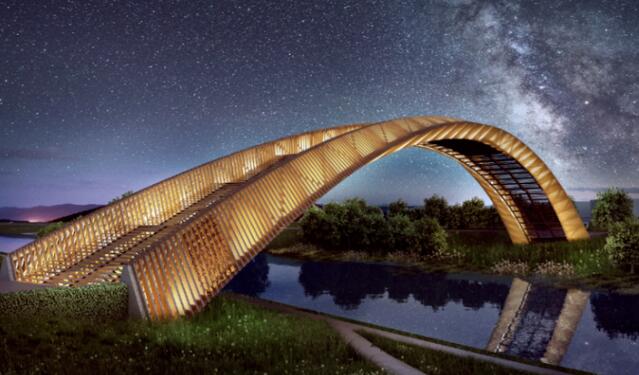

  本桥景观特点:桥梁灵感来自霸州特有苇编文化,从苇编中提取结构和装饰元素,桥梁主体结构两侧主拱肋由三根钢管在空间上的变化组成异型桁架,桁架即是结构又是两侧护栏的一部分,桁架外侧利用两侧铝合金装饰条进行空间包裹,形成类似“苇编”的灯笼结构,照明放于桁架主体结构内部,白天简洁整齐干净,夜间灯光从结构内部照亮像矗立在牤牛河上一条彩带,做到了景观和结构的有机融合。

  一、景观桥方案

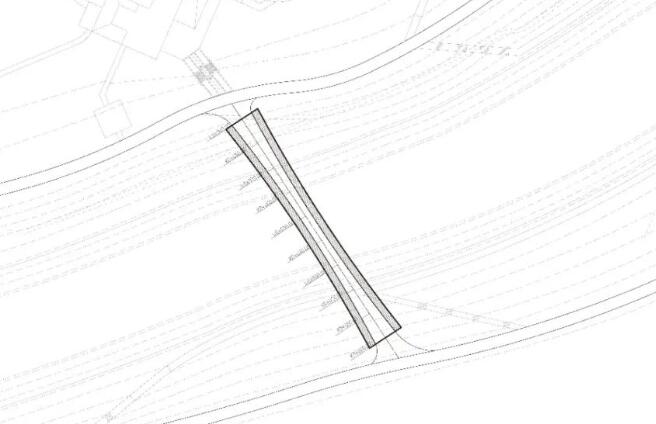

  1.1总平面图

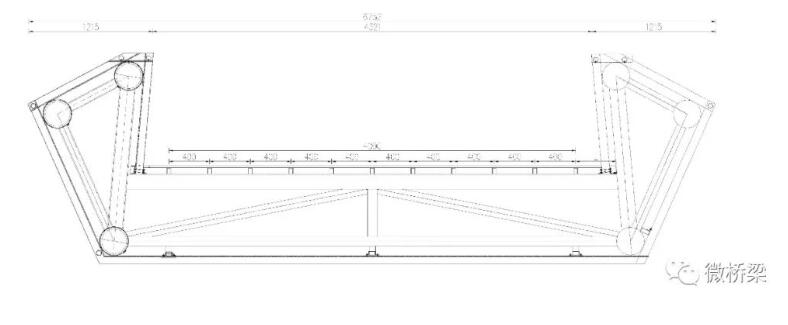

  1.2断面图

  1.3设计灵感

  牤牛河两岸布满了芦苇,湿地资源相当丰富,经过漫长的人类活动,诞生了一种古老的手工艺品——胜芳纬编,也是霸州市的文化名片。本桥很好的诠释了纬编的含义,尤其是夜晚灯光开启,一座纬编灯笼桥隐映在树林和湿地芦苇之中。

  1.4设计构想

  由于牤牛河有通航要求,经过方案比选,最终选取了拱桥结构,全桥一跨90m,桥面两侧宽6m,中央宽4m。在结构上采用栏杆受力的桁架拱,从而减少整体桥梁的梁高,使其显得更为轻薄;在主体桁架拱的框架上,采用铝合金仿木纹的装饰条把桁架拱有序进行固定间距排列包裹。

  在整体造型上做了艺术化的微变形处理,平面上采用变宽的桥面,主体桁架拱和外装饰条均进行空间扭转,增加了桥梁外形的节奏感。夜景照明采用主体桁架内安装泛光灯的方式,既不影响桥梁整体外观,体现桥梁结构美,又节省桥梁造价。



  (版权归原作者所有,图片来自网络;如有侵权,请与我们联系,我们将在第一时间进行处理。)
