乌巢河峡谷——湖南乌巢河桥
2010-08-12 来源:网络

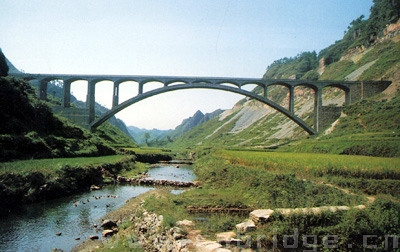

乌巢河桥

  湖南乌巢河桥位于湖南省凤凰县沱江源头的乌巢河峡谷的县道上,于1990年建成通车。该桥由湖南省凤凰县交通局设计、施工。

  该桥因地制宜,就地取材,综合应用和发展了中国近20多年来建设石拱桥的经验,建成桥全长241m,桥宽8m、主跨为120m的双肋石拱桥,腹拱为9孔13m,南岸引桥3孔13m,北岸引桥1孔15m。

  桥主拱圈由两条分离式矩形石肋和8条钢筋混凝土横系梁组成。拱轴线为m=1.543悬链线,拱矢度1/5,拱肋为等高变宽度。采用20MPa的小石子混凝土砌100kPa的块石;肋宽2.5m,高1.6m。

  乌巢河桥横向稳定,视拱肋为平面桁架组合压杆计算(k=5.36),结构轻盈,造型美观,上部结构圬工体积为1.36m3/m2
