四川苍溪元坝桥
2010-08-16 来源:网络

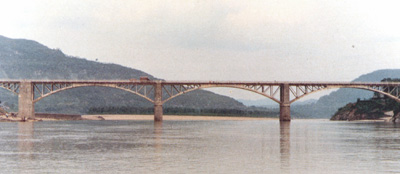

苍溪元坝桥

  四川苍溪元坝桥位于四川省苍溪县,跨越嘉陵江的支流东河,是一座斜拉杆式的预应力混凝土桁架拱桥,于1981年竣工。该桥由四川省桥梁工程公司设计室、同济大学设计,四川省桥梁工程公司施工。

  元坝桥分孔为10+3x60+35(m)。其中10m跨为沿河公路的跨线钢筋混凝土板桥。桥面为净7+2x0.75(m)人行道,拱矢度为1/8。

  该桥每孔由两片桁架组成,每片桁架分3段预制,每段重460kN。采用两座起重量为500kN的缆索吊机架设,采用湿型接头组合,Φ2.5 40Si2MnV Ⅳ级元钢轧丝锚预应力体系。先吊装的两边桁架片在桥墩顶部设钢架,用扣索固定。
