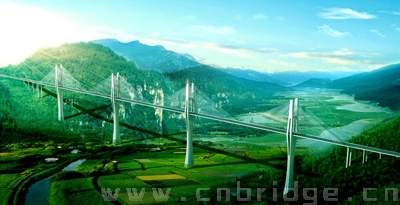

赤石大桥效果图
郴州赤石大桥是汝城至郴州高速公路的一座特大桥,桥址位于湖南省宜章县赤石乡渔溪村、平光村之间的河流阶地及河漫滩上。大桥整个土建工程分别由中铁大桥局集团有限公司和中交第二航务工程局承建,建设工期预计32个月,设计单位是湖南交通勘察规划设计院。该桥于2010年3月28日开工,建设工期32个月,预计2012年建成。
主要技术标准
(1)设计车速:80km/h;
(2)设计荷载:公路-Ⅰ级;
(3)桥梁宽度:引桥桥梁全宽为24.5m,布置为0.5m(防撞护栏)+11m(行车道)+2x0.75m(分隔带)+11m(行车道)+0.5m(防撞护栏);主桥斜拉桥桥梁全宽为28m,布置为1.75m(斜拉索区)+0.5m(护栏)+11m(行车道)+2×0.75m(分隔带)+11m(行车道)+0.5m(护栏)+1.75(斜拉索区);
(4)地震基本烈度: 地震动峰值加速度<0.05g,地震动反应谱特征周期为0.35s;
大桥设计施工特点
赤石大桥主桥结构为跨径165m+3x380m+165m四塔预应力混凝土双索面斜拉桥,边塔支承、中塔塔梁墩固结体系,边、中跨之比为0.4342,桥塔呈H形索塔。其中两中塔部分采用塔墩梁固结体系,两边塔部分采用塔墩固结、塔梁半漂浮体系。
主桥各塔均布置为23对索,拉索纵向呈扇形布置;主塔为双曲线索塔,最高主塔桥面至承台顶高185.7m,主塔总高达285.6m。
桥梁全宽28.0m,两侧锚索区各1.75m。全桥共划分了193个梁段,其中塔区梁段共4x1个,梁段长26.0m,标准梁段共146个,梁段长8.0m,边跨密索区梁段长4.0m、6.0m,共2x8+2x1=18个,中跨密索区梁段长6.0m,共6x4=24个,中跨合拢段3个,长度均为2.0m,边跨现浇段2个,长度2.0m。
