毕都公路抵母河大桥
2018-03-22

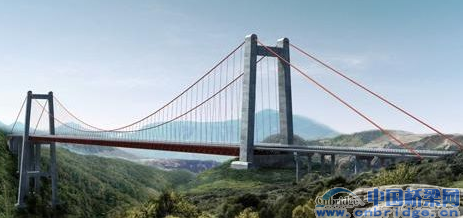

   抵母河特大桥位于水城县董地乡东北约2公里处的抵母河峡谷,是杭瑞高速贵州省毕节至都格(黔滇界)公路的三座特大桥之一,抵母河特大桥全长881.5m,主桥采用538m单跨钢桁梁悬索桥,其桥跨布置为4×40m+538m+4×40m。2012年9月开工建设。

   主梁采用钢桁加劲梁,宽27m,由钢桁架和钢桥面系等组成。钢桁梁共计77个节段,钢桥面板共156片。加劲梁由主桁、横梁和上、下平面纵向连接系等组成,通过吊索与主缆相连,锚固于主桁上弦节点锚箱上。桥面板为正交异性钢桥面板,由桥面板、U型加劲肋、球扁钢纵肋、横梁和纵梁组成,桥面设置1.2%对称纵坡,2%双向横坡。
